Elegir una canalización eléctrica es proteger el cableado, cumplir el REBT, facilitar el mantenimiento y evitar problemas cuando la instalación ya está cerrada.
En Maprise sabemos que muchas dudas aparecen antes de comprar el material. ¿Qué canalización permite el reglamento en este ambiente? ¿Aguantará el sol? ¿Qué diámetro necesito? ¿Se acumulará polvo? ¿Uso tubo o bandeja? Son preguntas muy habituales. La respuesta cambia según el tipo de instalación, el local, el nivel de riesgo y las condiciones del entorno.
El Reglamento Electrotécnico para Baja Tensión recoge las canalizaciones en varias instrucciones clave. La ITC-BT-20 trata los sistemas de instalación. La ITC-BT-21 regula tubos y canales protectoras. La ITC-BT-28 afecta a locales de pública concurrencia. La ITC-BT-29 entra en juego en locales con riesgo de incendio o explosión.
Por eso, antes de elegir canalización eléctrica conviene revisar cuatro puntos: dónde irá instalada, qué cables debe alojar, qué agresiones puede sufrir y qué exige la normativa para ese ambiente.
Una canalización eléctrica protege los conductores y ordena el recorrido del cableado. Pero en obra real esta definición se queda corta.
La canalización debe adaptarse al ambiente. Si hay humedad, polvo, temperatura alta, rayos UV, golpes o riesgo de incendio, el sistema debe responder a esas condiciones.
Antes de comprar, revisamos tres filtros:
Seguridad. La canalización debe proteger el cable frente a rozamientos, impactos, entrada de agua, cuerpos sólidos y agentes externos.
Normativa. El REBT no se consulta al final. Conviene revisarlo antes de decidir material, sistema y recorrido.
Durabilidad. Una canalización barata puede salir cara si se deforma, se degrada con el sol o complica el mantenimiento.
Una de las dudas que más se repite es: “¿Esto cumple la normativa de seguridad?”. Es una pregunta lógica. La canalización forma parte del sistema eléctrico. Si falla, puede afectar al cable, a las protecciones y al uso del edificio.
Antes de hablar de tubo, canaleta o bandeja, hay que mirar el ambiente.
¿La instalación irá empotrada o vista? ¿Estará al aire libre? ¿Puede recibir golpes? ¿Hay polvo en suspensión? ¿Hay humedad? ¿El local recibe público? ¿Existe riesgo de incendio o explosión? ¿Habrá ampliaciones en el futuro?
Estas preguntas evitan errores y ayudan a elegir el material correcto.
No existe una solución única para todos los casos. En baja tensión se usan varios sistemas, cada uno con ventajas y límites.
La elección depende del recorrido, la accesibilidad, el número de cables, el entorno y el tipo de local. También influye la previsión de crecimiento. Una instalación cerrada puede servir hoy, pero puede crear problemas si mañana hay que añadir líneas.
El tubo eléctrico es una de las soluciones más usadas. Protege el cableado y guía los conductores por recorridos definidos.
En instalaciones empotradas suele usarse tubo flexible o corrugado. En instalaciones vistas se usa tubo rígido, de PVC o metálico, según el nivel de protección necesario.
El tubo metálico aporta más resistencia mecánica. Encaja en entornos industriales, zonas con golpes o instalaciones con mayores exigencias.
En Maprise trabajamos con [soluciones de canalización y protección para cableado](URL interna Maprise) pensadas para seguridad eléctrica, resistencia y durabilidad.
El diámetro es uno de los puntos críticos. Debe alojar los cables actuales y facilitar una futura sustitución o ampliación. El REBT incluye tablas para diámetros exteriores mínimos en tubos según número y sección de conductores.

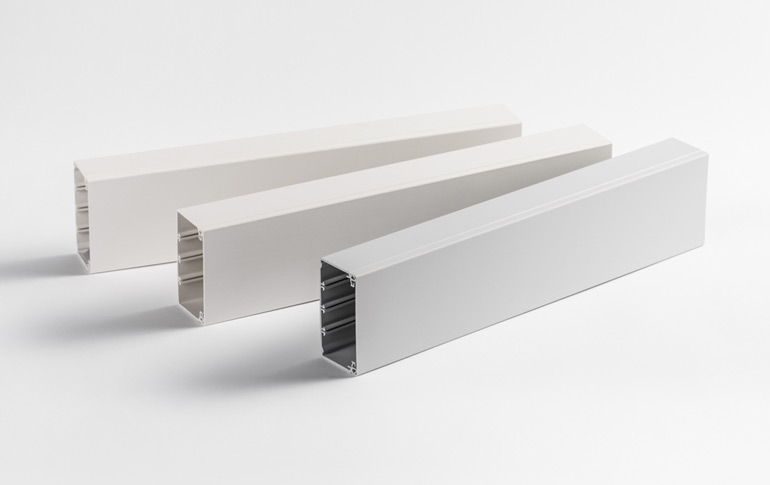

Las canales protectoras y canaletas son útiles en instalaciones vistas, oficinas, comercios, reformas y zonas donde interesa un acabado ordenado.
Permiten agrupar cables y acceder al interior con más facilidad que en un tubo cerrado. Además, ayudan a mejorar la estética de la instalación.
Son una buena opción cuando el cableado necesita orden, protección y acceso. Pero no sirven para cualquier ambiente. Hay que revisar resistencia al fuego, protección mecánica, grado de protección y compatibilidad con el local.
La bandeja portacables se usa cuando hay varios circuitos, recorridos largos o previsión de ampliaciones.
Es habitual en naves, salas técnicas, instalaciones terciarias e industrias. Permite organizar líneas, separar servicios y añadir cableado con más agilidad.
La duda ¿tubo o bandeja? aparece mucho cuando el proyecto crece. Si hay pocos cables y se busca protección cerrada, el tubo puede ser suficiente. Si hay volumen, mantenimiento y futuras ampliaciones, la bandeja suele dar más margen.
Las canalizaciones enterradas requieren materiales aptos para presión, humedad y condiciones del terreno. También necesitan un trazado claro y registros adecuados.
En el exterior, la exigencia sube. La canalización queda expuesta a lluvia, sol, cambios térmicos e impactos. Aquí debes mirar resistencia UV, estanqueidad, protección mecánica y compatibilidad con el cable.
En instalaciones industriales pueden aparecer sistemas prefabricados, canalizaciones metálicas, soluciones reforzadas y recorridos combinados.
La decisión se toma en base a la carga eléctrica, el entorno, el mantenimiento, la seguridad y la normativa aplicable.
En Maprise enfocamos este tipo de elección como parte del conjunto de la instalación. La canalización debe encajar con cables, protecciones, fijaciones, registros y accesorios.
Esta tabla sirve como guía práctica. No sustituye el estudio técnico del proyecto, pero ayuda a ordenar la decisión.
a ordenar la decisión.
Ambiente o tipo de instalación | Canalización recomendada | Criterios clave | Errores a evitar |
Vivienda con instalación empotrada | Tubo corrugado o flexible apto para empotrar | Diámetro, radios de curvatura, registros y facilidad de paso | Usar tubo pequeño o hacer recorridos con demasiadas curvas |
Vivienda u oficina con instalación vista | Canal protectora, canaleta o tubo rígido | Estética, acceso, protección mecánica y orden del cableado | Elegir solo por acabado y olvidar el tipo de cable |
Local comercial | Canal protectora, tubo rígido o bandeja, según recorrido | Accesibilidad, mantenimiento y protección frente a golpes | No prever cambios futuros en mostradores, iluminación o equipos |
Local de pública concurrencia | Sistema acorde a ITC-BT-28 y al proyecto | Seguridad, fuego, evacuación y continuidad de servicio | Usar materiales sin validar frente al uso del local |
Instalación exterior | Tubo rígido, tubo reforzado o bandeja apta para intemperie | Radiación UV, lluvia, temperatura, impactos y grado IP | Usar material interior en fachada o cubierta |
Nave industrial | Bandeja portacables, tubo metálico o sistema combinado | Volumen de cables, golpes, polvo, mantenimiento y ampliaciones | Dejar recorridos inaccesibles o mezclar servicios sin orden |
Zona con polvo | Canalización cerrada o bandeja con diseño de fácil limpieza | Acumulación de polvo, estanqueidad, acceso y limpieza | Crear superficies donde el polvo se acumule |
Local con riesgo de incendio o explosión | Sistema definido según clasificación del local | ITC-BT-29, material, estanqueidad, temperatura y accesorios | Elegir sin clasificar el riesgo del ambiente |
Instalación enterrada | Ducto o tubo apto para enterramiento | Presión del terreno, humedad, señalización y registros | No proteger cruces o no dejar acceso para mantenimiento |
Sala técnica | Bandeja, canal o tubo, según densidad de cableado | Orden, ventilación, acceso y separación de líneas | Saturar bandejas o tubos desde el primer montaje |
En ambientes con riesgo, es cuando el reglamento tiene mayor peso. La ITC-BT-29 regula instalaciones en locales con riesgo de incendio o explosión. Por eso conviene clasificar antes el ambiente y escoger después la canalización.
El tipo de instalación marca la elección. Nosotros recomendamos seguir este proceso:
Ese orden evita compras mal planteadas.
En instalaciones empotradas, el tubo debe facilitar el paso de los conductores y permitir una sustitución futura.
Por eso el diámetro importa mucho. Un tubo muy justo complica el cableado y puede bloquear una ampliación.
En vivienda, oficinas y reformas interiores, el tubo corrugado o flexible suele ser una solución habitual. La clave está en elegir la calidad, el diámetro y el recorrido adecuados.
En las instalaciones vistas buscamos protección, estética y acceso. Se puede usar tubo rígido, canal protector o canaleta.
La canaleta resulta útil cuando el cableado debe quedar ordenado y accesible. El tubo rígido encaja mejor si se busca mayor protección frente a golpes.
En locales comerciales, oficinas y zonas de trabajo conviene pensar en el mantenimiento y en los cambios futuros. A menudo se añaden equipos, puntos de red, iluminación o tomas. Si la canalización queda al límite desde el primer día, habrá problemas.
En exterior, el material debe soportar el ambiente. Una canalización no apta para intemperie puede degradarse con el sol, perder rigidez o agrietarse.
Las dudas aquí son muy claras: “¿Aguantará la temperatura?” “¿Resiste la radiación solar?” “¿Qué pasa con la lluvia?”. Estas preguntas deben resolverse antes de comprar.
Hay que revisar protección frente a agua, cuerpos sólidos, rayos UV, impactos y rango de temperatura. También hay que cuidar uniones, cajas, accesorios y fijaciones.
Si la instalación queda al aire libre, revisa también nuestro artículo sobre material eléctrico para exteriores: qué debes revisar antes de comprar.
En industria, la canalización debe aguantar más ya que puede haber vibraciones, maquinaria, polvo, humedad, aceites, golpes o calor.
En estos entornos se usan bandejas portacables, tubos metálicos, tubos reforzados o soluciones combinadas.
La bandeja permite ordenar grandes recorridos y facilita cambios. El tubo protege mejor tramos concretos, bajantes o zonas con riesgo de impacto.
En muchos proyectos, la solución más sólida es combinar ambas soluciones: bandeja para recorridos generales y tubo para derivaciones o puntos expuestos.
Los locales de pública concurrencia requieren más rigor. Hablamos de espacios con presencia de personas, evacuación, alumbrado de emergencia y requisitos de seguridad.
La ITC-BT-28 regula este tipo de instalaciones. Por eso hay que revisar el tipo de local, el uso, los circuitos y las exigencias del proyecto.
En estos casos ponemos el foco en comportamiento frente al fuego, seguridad, accesibilidad y mantenimiento. También en la compatibilidad entre cables, canalización y accesorios.
El polvo cambia la decisión. Hay que evitar que la canalización cree zonas de acumulación.
En talleres, almacenes, industrias o locales con partículas, se deben cuidar superficies, registros, tapas y acceso para limpieza.
Si existe riesgo de incendio o explosión, se debe clasificar el ambiente. La canalización debe elegirse con base en esa clasificación, junto con cables, cajas, prensaestopas y accesorios.
En canalizaciones enterradas se debe pensar en presión del terreno, humedad, señalización, cruces y registros.
El ducto o tubo debe ser apto para ese uso. También debe proteger el cable durante años.
Conviene dejar el trazado documentado. Una canalización enterrada sin plano puede crear problemas en obras, reparaciones o ampliaciones.
Para completar la elección, consulta nuestra guía sobre IP e IK: qué protección elegir según el entorno de instalación.
La duda entre tubo y bandeja es muy común. El tubo protege mejor recorridos cerrados, bajantes y tramos con pocos conductores. La bandeja aporta acceso, orden y espacio cuando hay muchos cables.
La decisión debe tener en cuenta estos cuatro puntos: cantidad de cableado, entorno, mantenimiento y crecimiento futuro.
Elegimos tubo eléctrico cuando buscamos protección cerrada y un recorrido definido.
Funciona muy bien en empotrado, derivaciones, tramos vistos con pocos cables, bajantes a maquinaria o zonas con impacto.
También es buena opción cuando el cableado debe quedar más protegido frente a golpes, humedad o suciedad. Eso sí, el tubo debe ser apto para el ambiente.
Si el tubo queda pequeño, el problema aparece en el montaje. Los cables pasan mal y luego cuesta sustituirlos.
Elegimos bandeja cuando hay varios circuitos, recorridos largos o necesidad de acceso.
Es una solución práctica en industria, salas técnicas, cuadros, naves, parkings, almacenes y grandes superficies.
La bandeja facilita inspección, orden y ampliación. También ayuda a separar líneas si el diseño lo pide.
Hay que elegir bien el tipo de bandeja: rejilla, perforada, ciega, metálica, galvanizada, inoxidable o con otro acabado. La elección depende del ambiente.
Muchos proyectos se resuelven mejor con una solución mixta.
La bandeja puede cubrir el recorrido principal. El tubo puede proteger derivaciones, bajadas, pasos por muro o tramos con riesgo de golpe.
En Maprise solemos orientar la elección con una pregunta práctica: ¿qué parte de la instalación debe ser accesible y qué parte debe quedar más protegida?
El error más común es elegir el diámetro por coste o incluso por costumbre.
Otro fallo es olvidar las curvas.
También tubos llenos desde el primer montaje. Eso deja sin margen al instalador y al cliente.
La solución pasa por calcular antes, pensar en mantenimiento y elegir accesorios compatibles.
El material de la canalización marca su vida útil. También condiciona su resistencia al fuego, al impacto, a la humedad, al sol y a la corrosión.
Antes de comprar, conviene revisar ficha técnica, normas aplicables y uso previsto.
El PVC se usa mucho por coste, ligereza y facilidad de instalación. Puede funcionar bien en interiores y en algunos usos exteriores si el producto está preparado para ello.
El polietileno se usa en canalizaciones enterradas y en aplicaciones con humedad o contacto con terreno.
El acero galvanizado aporta robustez. Encaja en industria, exterior y zonas con impactos, siempre que el acabado sea apto para el ambiente.
En entornos con corrosión o alta exigencia puede valorarse acero inoxidable u otra solución reforzada.
El REBT es el marco de referencia en baja tensión. Para canalizaciones, conviene prestar atención a varias ITC.
No hace falta memorizar el reglamento. Pero sí hay que saber qué parte afecta a cada decisión.
La ITC-BT-20 trata los sistemas de instalación en instalaciones interiores o receptoras.
Ayuda a ordenar la decisión inicial: tipo de recorrido, sistema de instalación y condiciones del local.
La ITC-BT-21 es clave para elegir tubos y canales protectoras.
Incluye criterios de instalación y tablas de diámetros. Por eso conviene usarla cuando hay dudas sobre dimensionado, tipo de tubo o capacidad de paso.
La ITC-BT-28 afecta a locales de pública concurrencia. En estos espacios hay más exigencias de seguridad.
Hay que revisar uso del local, evacuación, alumbrado, servicios de seguridad y continuidad de algunos circuitos.
La ITC-BT-29 se aplica a locales con riesgo de incendio o explosión.
En estos casos, primero se clasifica el riesgo. Después se escoge el sistema de canalización, junto con cables, cajas, accesorios y elementos de sellado.
Para elegir canalización eléctrica según el tipo de instalación, lo más seguro es seguir un orden claro: ambiente, cableado, normativa, material y mantenimiento.
En interiores empotrados, el diámetro y el recorrido son claves. En exterior, mandan la radiación UV, la humedad, la temperatura y los impactos. En industria, pesan el acceso, la protección mecánica y las ampliaciones. En pública concurrencia o riesgo de incendio, el REBT marca el camino.
En Maprise podemos ayudarte a escoger la canalización adecuada para tu proyecto y revisar el conjunto completo: cables, tubos, bandejas, canales, fijaciones y accesorios.
